Test av 70cm QFH-antenn

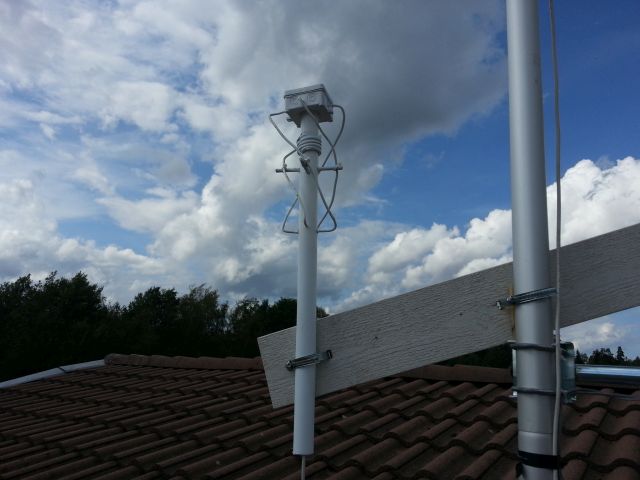

Testmontering av 70m QFH-antenn.
Testmontering av 70m QFH-antenn.

For english please use Google translate.

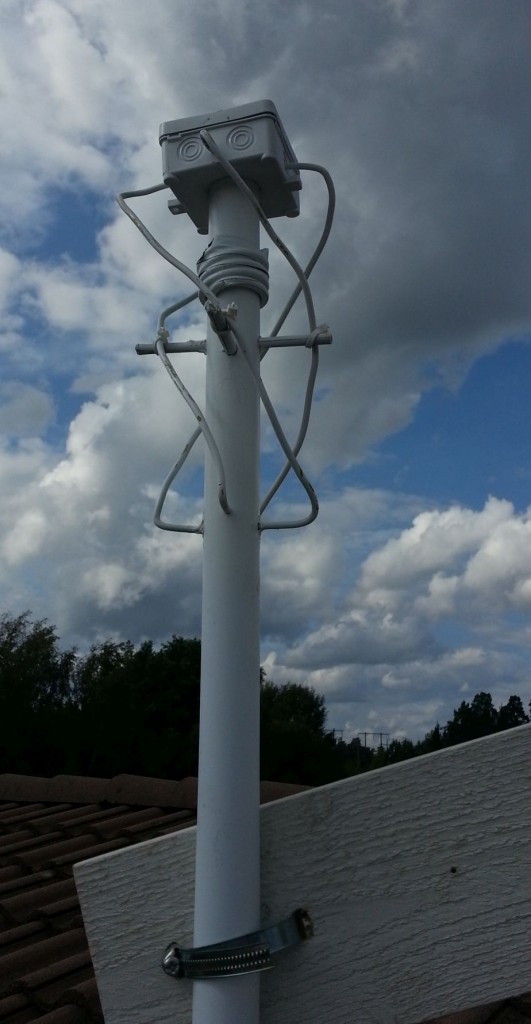

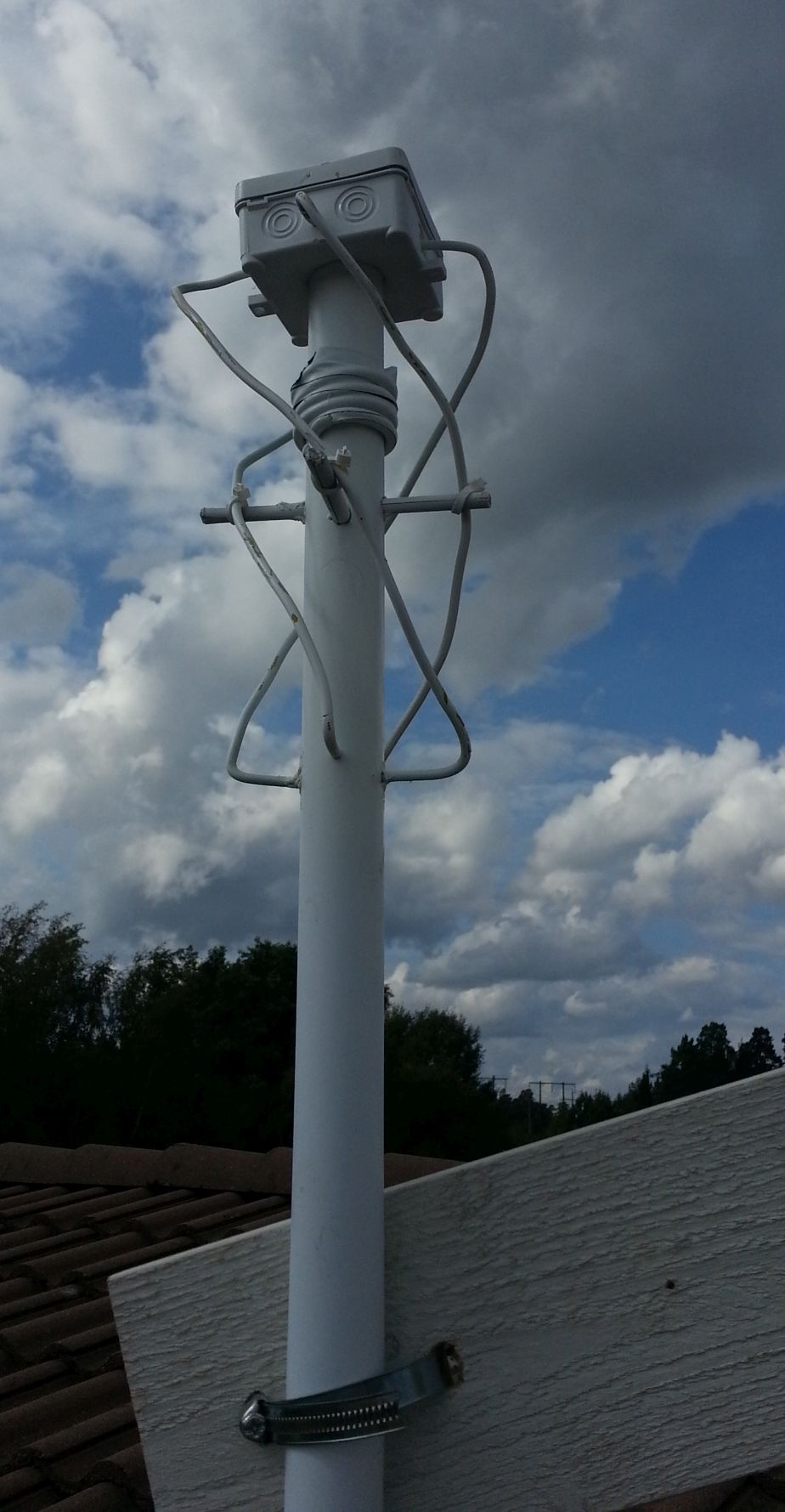

Och här är 70cm-modellen av QFH-antennen. Testresultat kommer senare.

70cm QFH
70cm QFH
Kategorier
Satellitnyheter

Slutmontering av QFH-antenner

For english, please use Google translate.

Då har det blivit dags för slutmontering av QFH-antennerna, dvs. looparna ska kopplas ihop med koaxkabeln. Allt görs enligt beskrivningen dvs. vilka delar av looparna som ska kopplas ihop med skärm resp. innerledare.

För 2-metersmodellen blev det såhär:

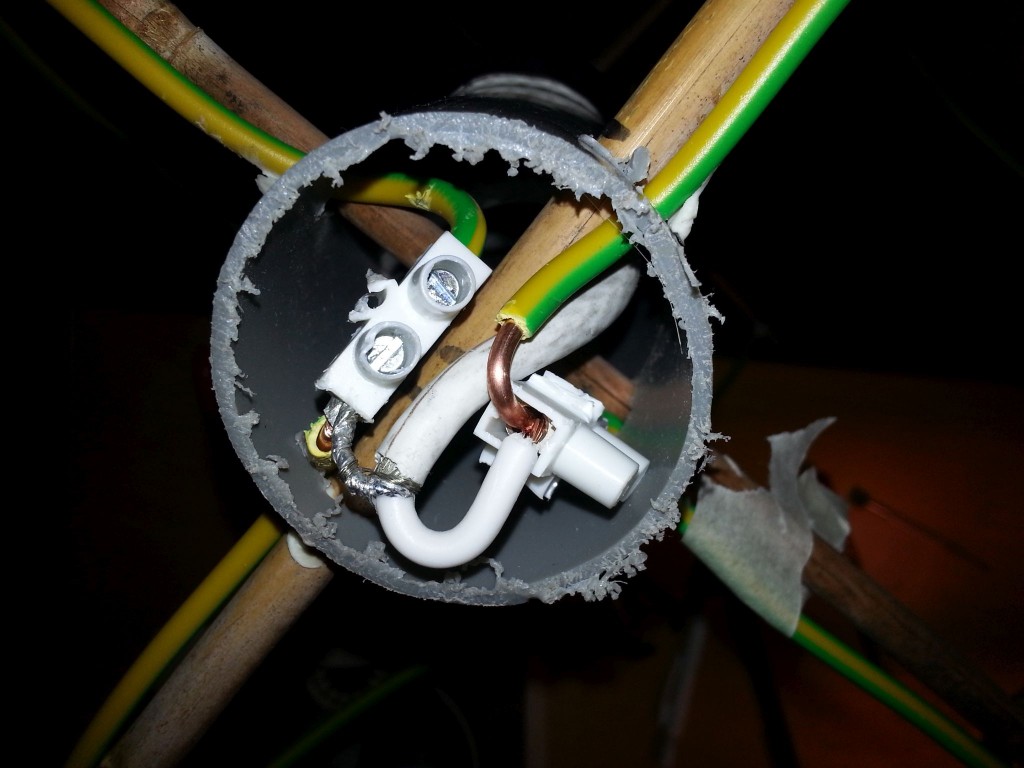

Inkoppling av koaxkabel 2-metersantennen.
Inkoppling av koaxkabel 2-metersantennen.

Och för 70cm-modellen blev det såhär:

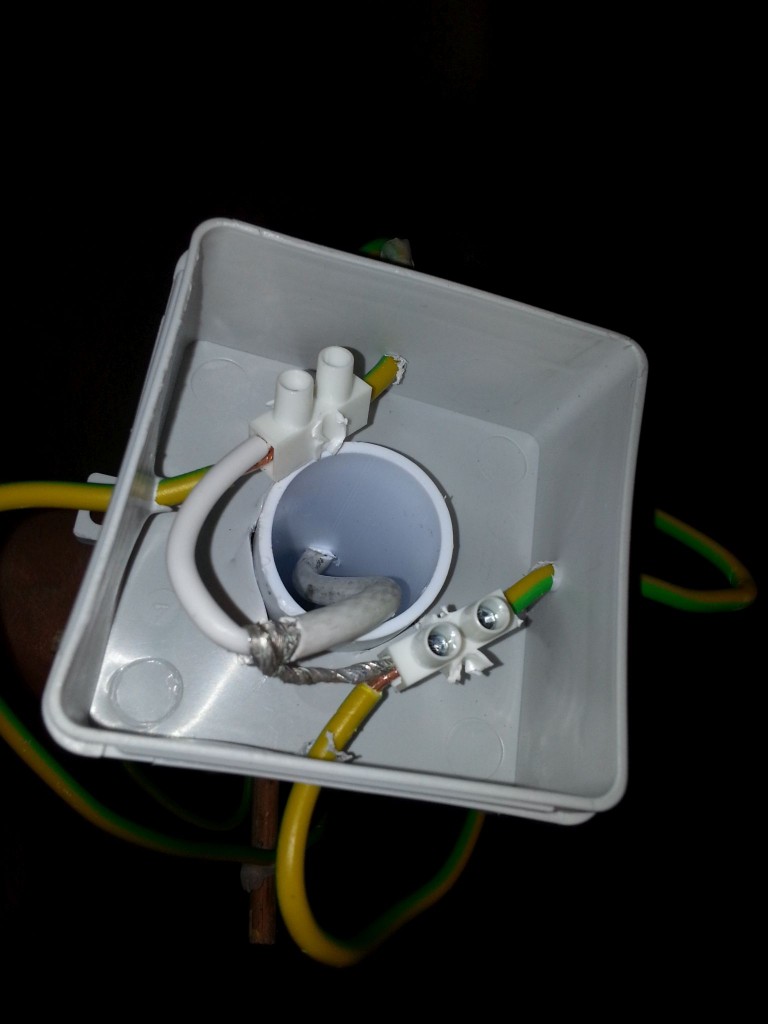

Inkoppling av koaxkabel 70cm-metersantennen.
Inkoppling av koaxkabel 70cm-metersantennen.

Sedan återstår bara att sätta dit locket på kopplingsdosorna. För att göra antennen lite snyggare sprayade jag dessa med vit sprayfärg (grundade först med en primer-spray). Så här blev det till slut (2m varianten):

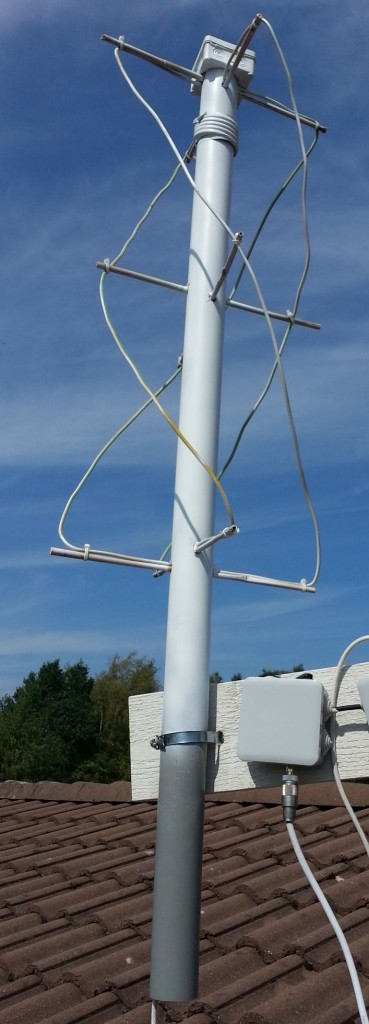

Den färdiga 2m-modellen.
Den färdiga 2m-modellen.



Nästa inlägg skriver jag om de första testerna av 2m-modellen.

Kategorier
Satellitnyheter

70cm antennen tar form

Då har jag jobbat på lite igen med 70cm-antennen. Här använder jag en avloppsrör som har mindre diameter än 2meters varianten. Jag började denna gång med att göra koaxbalunen – i stort sätt på samma sätt som för 2-metersantennen.

Sedan mäter jag upp alla värden enligt beräkningarna. Det gick inte att använda distanspinnar uppe och nere på loppen, endast på mitten. Se bilden. Det gick dock bra eftersom kopplingstråden är ganska hård. Högst upp använder jag en kopplingsdosa och denna måste alltså ingå i den totala höjden på looparna.

QFH-antenn_70cm_loop_klar

I kopplingsdosan högst upp kommer jag lösa ihop looparna med matarkabeln. Det ser ut så här just nu innan det är klart:

QFH-antenn_70cm_kopplingsdosa

Kategorier
Satellitnyheter

Färdigställande av 2-metersloop

Då var det dags för den andra (mindre loopen). Den sätts fast på samma sätt som den stora loopen. Här upptäckte jag att det blev för mycket kabel över, några centimeter. Tydligen har jag dragit loopen för tajt – detta var svårare än jag trodde. Vi får se om det går att korrigera lite när jag ska löda/montera fast med koaxkabeln.

En annan sak jag märkt vid konstruktionen är att jag inte fick hålen borrade i linje så vissa av distanspinnarna är inte vågräta. Här måste man vara mer noggrann än jag varit.

Efter att loopen är monterad har jag fixerat distanspinnarna med hjälp av bygglim (PL 400). Nu återstår att koppla ihop looparna med koaxkabeln men det kommer jag göra efter att 70cm-antennen är klar. Nästa steg blir alltså att påbörja 70cm-antennen.

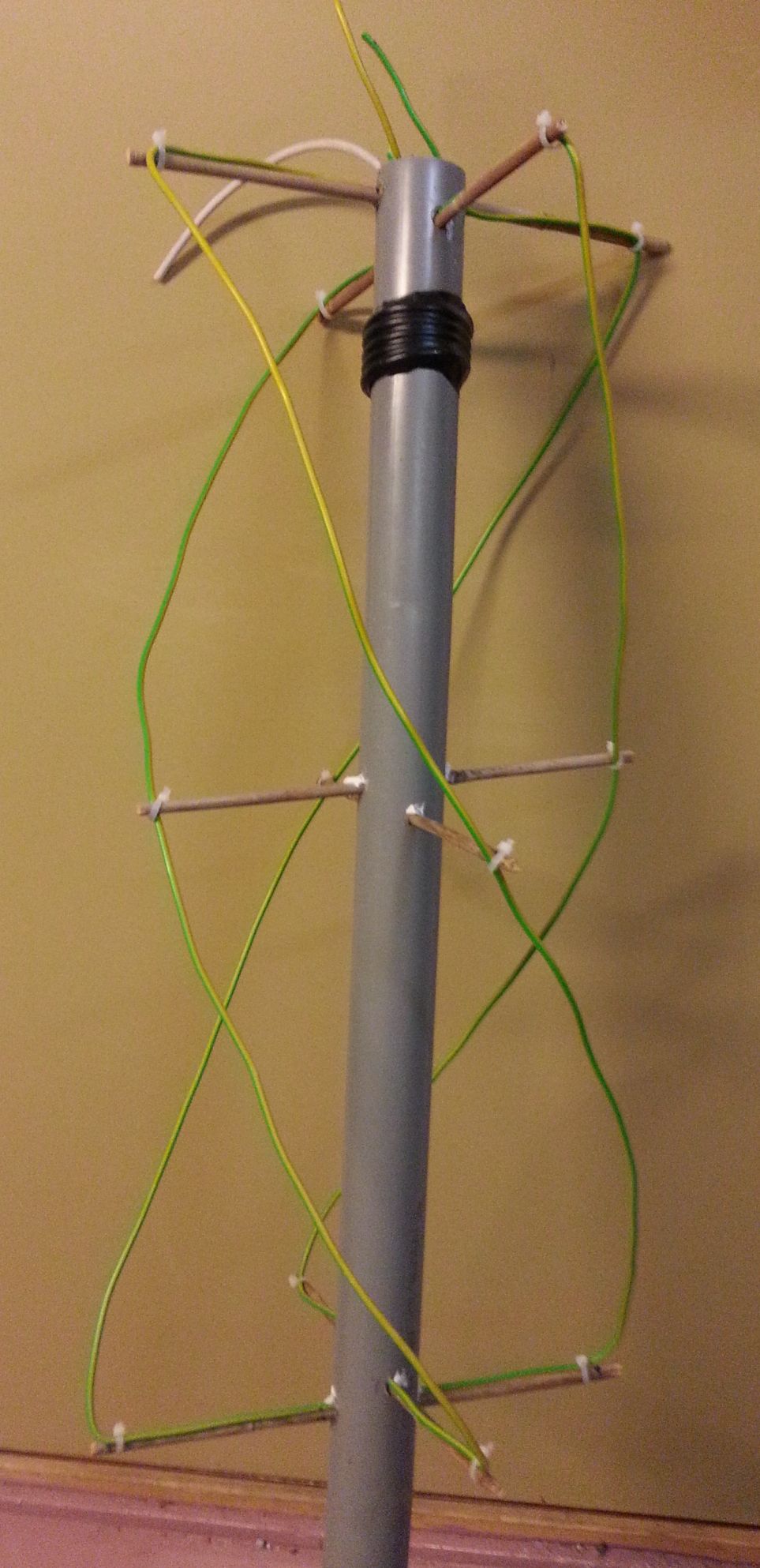

Så här blev 2-metersantennen:

QFH-antenn_2m_loop_klar

Kategorier
Satellitnyheter

Koax-balun

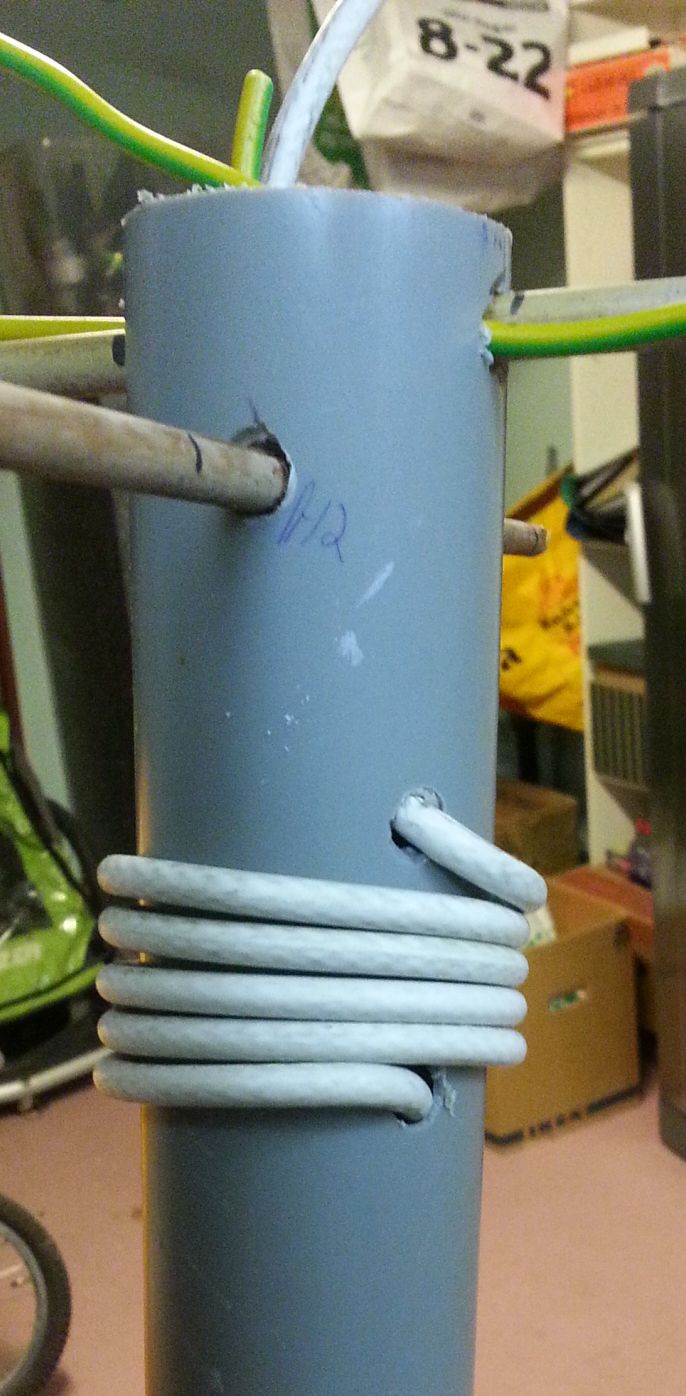

Innan den mindre loopen monteras är det dags för koaxbalunen. Koaxkabeln löper inne i röret. Ett hål borras upp och kabel tas ut, snurra den fyra varv, borra nytt hål och dra in kabeln ut genom toppen på röret. Där ska den senare kopplas ihop med de båda looparna.

QFH-antenn_2m_koaxbalun

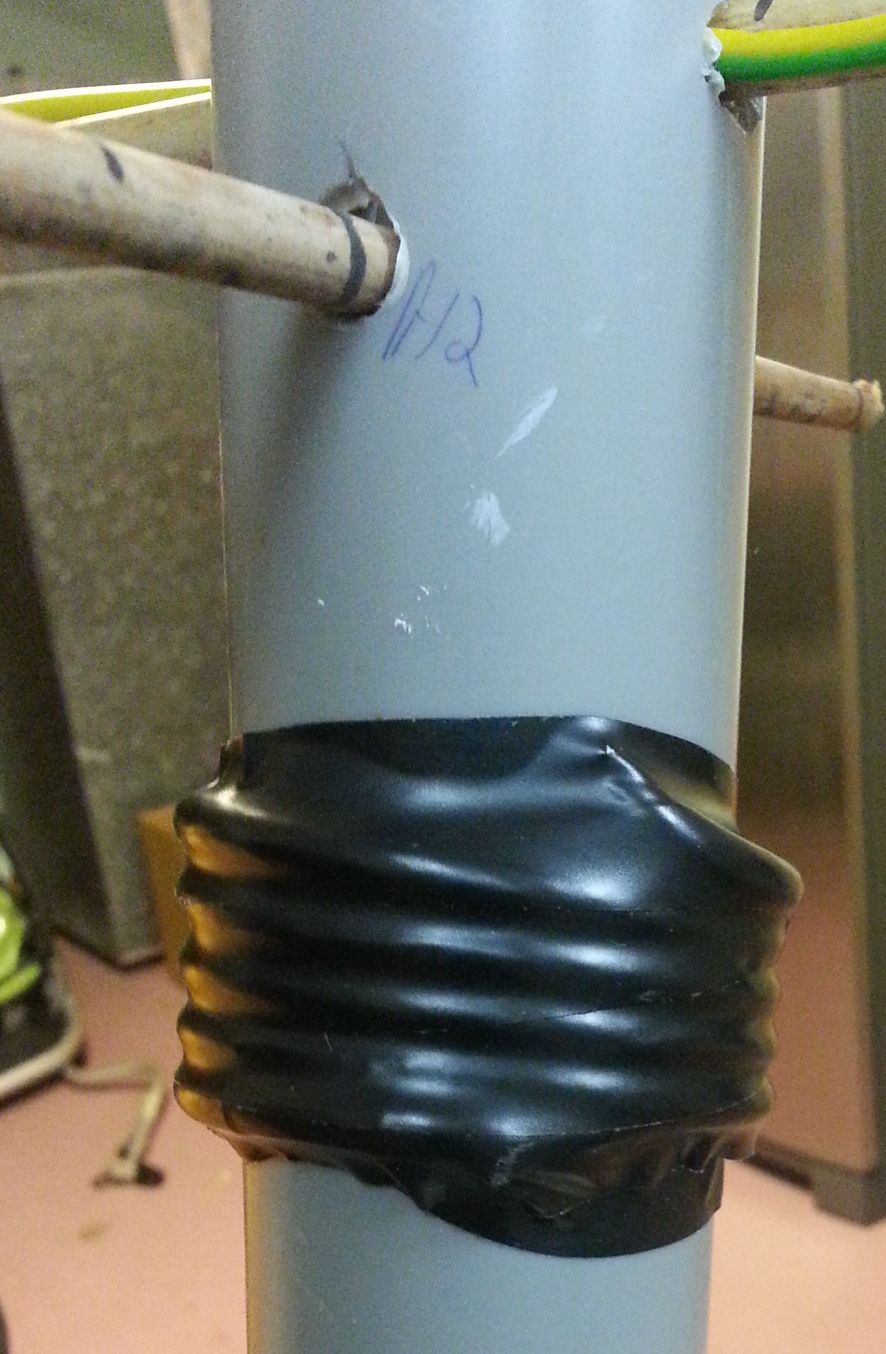

Och sen kör vi några varv med eltejp för att fixara kabeln.

QFH-antenn_2m_koaxbalun_tejp



Kategorier
Satellitnyheter

Loopdistanser 2-metersantennen

Markering av stora och lilla loopen för 2-metersantennen. Svårt att få till exakt avstånd enligt mallen, det blir inte helt exakt. Jag gjorde även misstaget att lägga H1-markeringen för högt upp på röret. Nu blir det knepigare att sätta på ett bra lock.

QFH-antenn_2m_markering

Hålen borrade (bild nedan). Som distanser använder jag bambupinnar som normalt används till trädgård. Distanserna i mitten kommer jag sätta dit efter att själva looparna är dragna.

QFH-antenn_2m_innan_loop

Nästa steg blir att dra loopelementen, kapa röret nertill och sätta dit mittendistansen.
