Nu har jag gjort en beräkning enligt denna sida. Jag har använt 4 mm som värde på elementdiameter dvs. på den kopplingstråd jag ska använda. Det är väl inte helt korrekt men jag provar med detta värde.

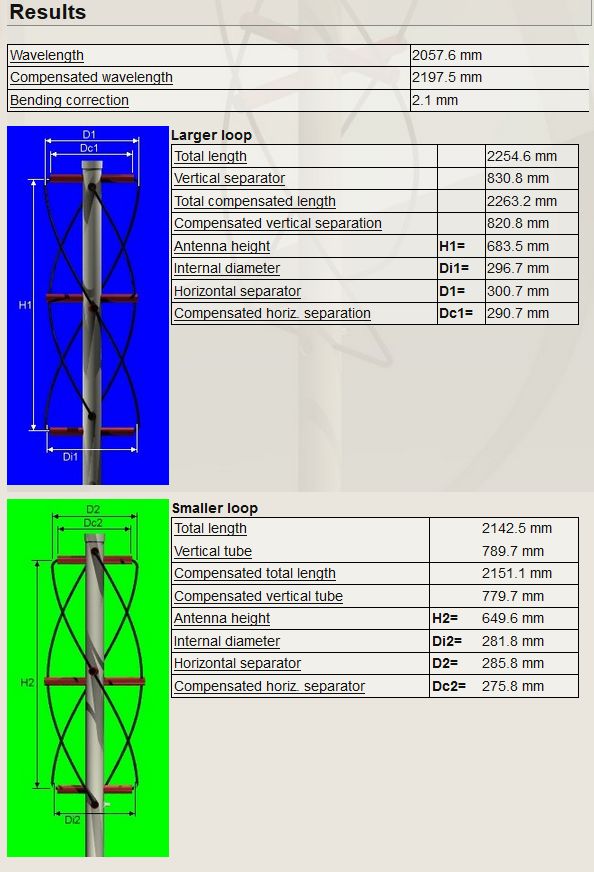

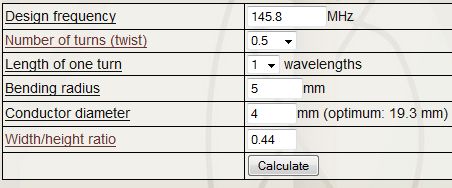

För 2 meter (145.8 MHz):

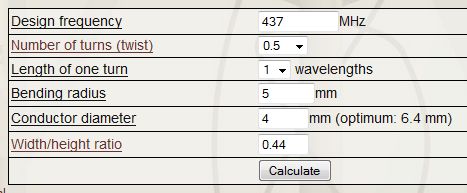

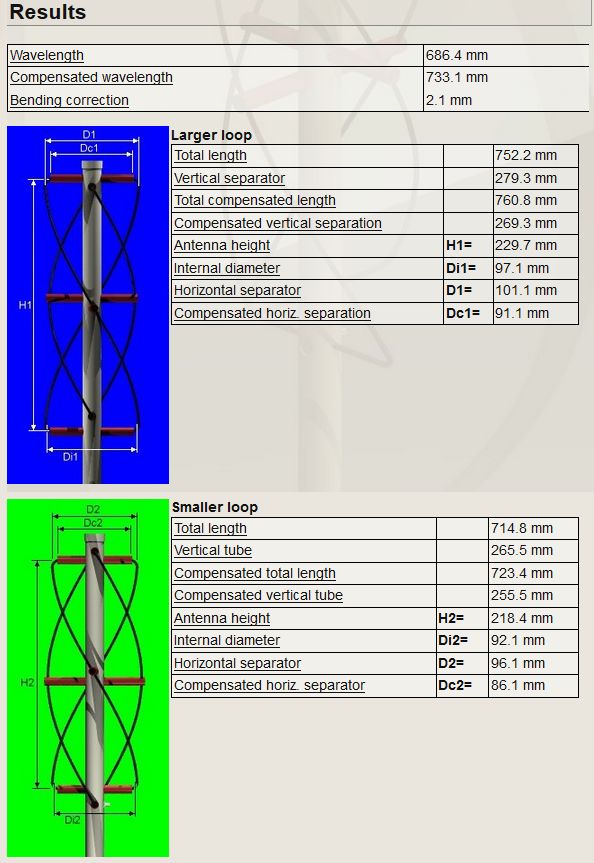

För 70 cm (437 MHz):
Tag: QFH
Posts about a QFH antenna build
Categories
Materiallista
Här finns materiallista med priser för QFH-bygget.
Uppdaterat 2014-05-31
Delar till antenn:
Anslutningsplintar (sockerbit): 30 kr
Kopplingsdosa: 2 st á 15 kr = 30 kr
10 meter Kabel 4 mm^2: 70 kr
Avloppsrör 50mm (för 2-metersantennen): ca. 70 kr
Avloppsrör 32mm (för 70-cmsantennen): 39 kr
2 st slangklämma 90-110 mm: 18 kr
Delar till filter:
Kommer senare
Anmärkningar:
Märkte att propp till avloppsrör passar endast till “muff-delen”. Alltså inget bra att ha för antennbygge eftersom man inte vill ha “muff-delen” högst upp på antennen.
Jag har läst en del om den s.k. QFH-antennen (QFH=Quadrifilar Helicoidal Antenna) och bestämt mig för att försöka bygga en variant för 2 meter och en för 70 cm. Dessa ska kopplas ihop med ett duplexfilter, eventuellt kommer jag att bygga detta själv. Tanken är att skriva ner alla steg jag gör här och förhoppningsvis få fler att bli intresserade för denna antenn. Har har ingen speciell tidplan men beräknas bli klar under våren 2014.
- Som beräkningsgrund kommer jag använda denna sida.
- Främsta källa för bygget från denna sida.
- Eventuellt filter enligt denna beskrivning.
Följ mina byggsteg under våren! Kommentarer mottages tacksamt.
73 de Lars SM0TGU
