Hur man ansöker om högre effekt för 2.4 GHz

This post is only in Swedish.
I Sverige har vi som bekant (december 2022) endast möjlighet att köra 100 mW inmatad till antennen på 2.4 GHz, vilket gör det utmanande att få en bra signal upp till Oscar-100 med mindre paraboler. Det går dock att ansöka om ett sk. experimenttillstånd för högre effekt. Om det beviljas gäller det 6 månader i taget och kostar 300 kr.

Jag går här igenom hur en ansökan går till och några tips om hur man hittar uppgifter.

  1. Skriv ett mail till amatorradio@pts.se och begär att få en ansökningsblankett för experimenttillstånd för högre effekt 2400 MHz.
  2. Du får sedan ett mail tillbaka med ett excel-dokumentet som ska fyllas i. Vissa saker är helt självklara (Namn och adressuppgifter, din signal etc) men några andra punkter går jag igenom här:
    • Koordinater sändarens placering, i format RT90 (X/Y)
      Här kan du använda följande sida för att konvertera till RT90:
      https://latlong.mellifica.se/
    • Azimut/elevation i grader
      Till Oscar-100. Info om detta får man här: https://eshail.batc.org.uk/point/
    • Öppningsvinkel i grader
      Om man inte har data på sin parabol så får man räkna ut det på något sätt, som jag inte vet hur. Eller uppskatta kanske? Min parabol hade värdet 3.1 grader.
    • Antennvinst / gain i dBi
      Samma här, finns det inte data på parabolen får man försöka räkna ut det.
  3. Skicka sedan in excel-dokumentet till pts@pts.se (observera inte samma adress som du använde i steg 1). Ange noga i rubriken och i texten vad det gäller.

Sedan är det bara att vänta på svar från PTS.

Edit 2023-01-13:
Jag har nu fått avslag från PTS vilket var väntat då jag bor i ett radhusområde. Tillståndet gäller endast för fasta sändare så det går inte heller att få tillstånd för portabel trafik.

Categories
Oscar-100

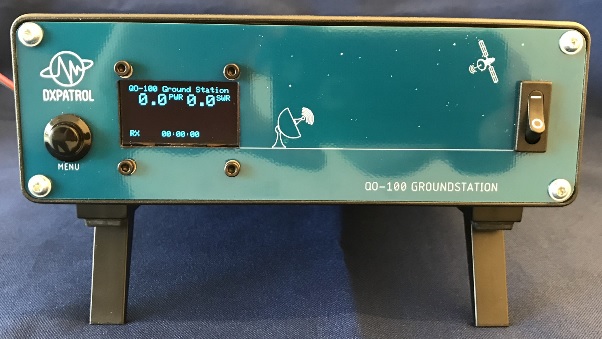

DXPATROL QO-100 Groundstation

The new DXPATROL QO-100 Groundstation is a “all-in-one” solution for portable Oscar 100 operation without any need for a computer. The specs:

  • Reception frequency 10 489.500 to 10 490.000MHz
  • Transmission Frequency 2400.000 to 2400.500 MHz
  • IF Frequency 432.500 to 433.000 Mhz
  • Linear UP and Down Converter
  • GPS Lock internal 10Mhz reference
  • Maximum Output RF Power 12W
  • Maximum input RF 5W ( 500mW optimum drive)
  • Input Voltage 12V to 14V
  • Thermal > 60º C protection
  • SWR > 1:3 protection
  • High Voltage input protection
  • Satellite Strength signal indication
  • Power output Bar and Watt indication
  • SWR Bar and ratio indication
  • Internal 5A fuse protection
  • NMEA GPS indication
  • Number of GPS satellites in range
  • GPS coordinates
  • QTH Locator presentation on screen
  • UTC Clock and Date.
  • Auto TX and RX by Vox PTT
  • Easy operation.
  • No tune require from TX to RX

More info at: https://www.dxpatrol.pt/index.php/kits

Categories
Oscar-100

Icebreaker FS “Polarstern” on Oscar 100

From AMSAT-DL web:

A portable satellite station for the QO-100 geostationary satellite (Es’hail-2) was commissioned on the icebreaker FS “Polarstern” at 14:23 UTC on December 27, 2020, with an initial QSO between DP0POL/mm and DK3ZL. A very special experiment, originated from an idea of Felix DL5XL and Charly DK3ZL. AMSAT-DL spontaneously supported this project by providing a complete 6 Watt transverter radio station, as well as a 75 cm dish on a tripod.

https://amsat-dl.org/en/a-new-star-has-risen-on-qo-100/

Categories
Oscar-100

Oscar-100 Första försöket

Tyckte det var en fin dag för lite initiala tester mot vår nya supertransponder. Jag har sedan tidigare monterat en 180cm parabol samt byggt ett fäste för min gamla AO-40 patch som vid den tiden satt på RX sidan. Idag har jag börjat med det lilla kretskortet från DX patrol som enligt data skall ge 100mW, men enligt säkra mätningar levererar 50mW. Den här första versionen som jag köpte, driver väldigt mycket på CW, men det känns som att det skulle kunna fungera på SSB. Jag har bara grovmonterat allt och skall finjustera en annan dag.

Så här ser det ut.

Om nit tittar på bilden nedan så kan ni vid den gula markeringen på vattenfallet se mina svaga CW signaler. Tillräckligt för att dra till sig uppmärksamhet och en van CW operatör tar lätt mot en sådan här svag signal. Jag som är van vid EME CW signaler tycker till och med att det är starkt.. HI!

Man ser på frekvensvisningen i mottagaren var mina svaga signaler hörs.
Categories
Oscar-100

Oscar-100

Vi har fått en ny bandplan samt 3 beacon att lyssna på.

Categories
Oscar-100

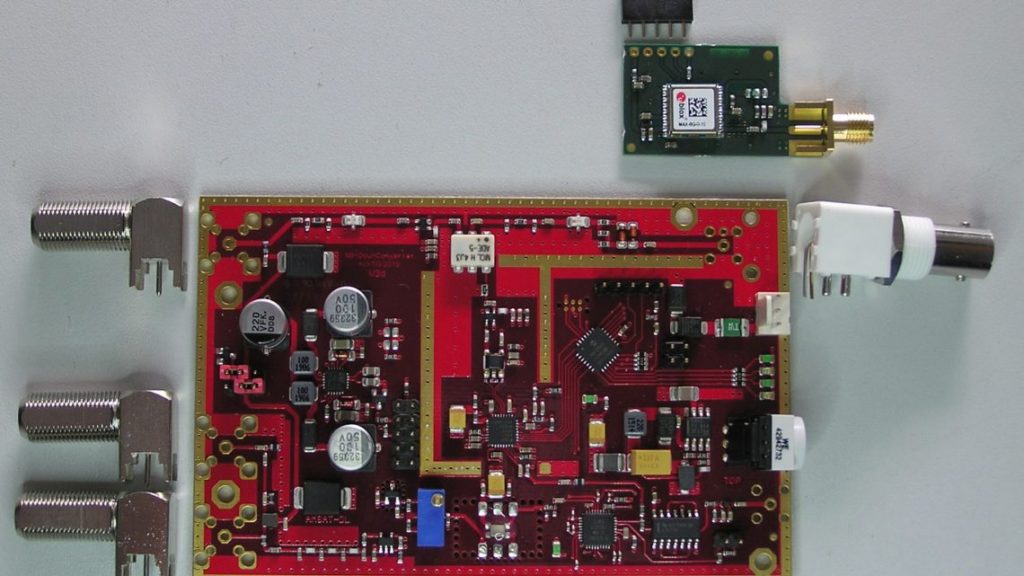

AMSAT-DL Announces a New QO-100 DownConverter V3d

The first version of the AMSAT-DL down converter was built in early
2019, enabling many stations to become active on QO-100 for the first
time. Since then, a lot of operating experience and new insights have
been gained, which have flowed into the new board V3d.

The AMSAT-DL DownConverter V3d is a completely new development. It
offers important functions for all QO-100 stations, no matter if you
work with VHF/UHF, HF transceiver, or an SDR. This new board can be
used as a central frequency converter assembly for your QO-100 sta-
tion providing stable clocks for all components meaning that addi-
tional external GPS modules are not required.

The specification for the AMSAT-DL DownConverter V3d includes:

  • Centralized clock generation with GPS or OCXO
  • Reference clock for the PLL in the LNB
  • Reference clock for a transmit mixer
  • Reference clock for an SDR
  • Short-circuit proof LNB phantom power
  • Connection for a dual LNB (for simultaneous NB and WB reception)
  • Downward mixing of the NB transponder into an amateur band
    (UHF/VHF or HF)
  • OLED display for displaying the operating status and the station
    coordinates

The full specification and list of features is posted at:
https://amsat-dl.org/der-neue-amsat-dl-qo-100-downconverter-v3d
and you can order your unit at: https://shop.amsat-dl.org/

[ANS thanks AMSAT-DL for the above information]
