Uppdaterad: 2020-12-21 Mer info fylls på kontinuerligt
Länkar
Aktuella länkar, artiklar och mer information:
- Tyvärr så får vi i Sverige bara använda 100 mW på upplänken men det går att köra i alla fall, om man kan sätta upp en stor parabol.
Läs mer i denna artikel av SM0NCL. - BATC och AMSAT-UK 10 GHz Narrowband WebSDR (Lyssna på webben utan egen mottagare)
- AMSAT-DL stora sida om Es’hail-2 P4-A
- Es’hail-2 Narrowband amateur radio transponder operating guidelines
https://amsat-dl.org/en/p4-a-nb-transponder-bandplan-and-operating-guidelines - Es’hail-2 Wideband amateur radio transponder operating guidelines
https://amsat-dl.org/en/p4-a-wb-transponder-bandplan-and-operating-guidelines - Twitterflöde från amatörer som kör via satelliter: https://twitter.com/qo100_sat
- Rikta parabolen rätt genom att klicka på din position på en https://eshail.batc.org.uk/point/
- Introduktionsvideo från AMSAT-UK:
https://amsat-uk.org/2020/07/27/getting-started-on-qo-100/ - ”Receiving Es’Hail-2 GeoSat” bra artikel av George Smart M1GEO
- http://happysat.nl/qo100/index.htm Bra sida från en radioamatör från Holland, som skriver om sin utrustning.
Utrustning
Här finns länkar till lämplig utrustning att bygga och företag som säljer tillbehör:
- RTL-SDR Blog säljer Bullseye LNB
- Passion radio
- https://www.dxpatrol.pt/ Konvertrar mm
- https://www.sg-lab.com/index.html Konvertrar, LNB mm
- AMSAT-DL Downconverter
- Kuhne – klassisk tillverkare
Föredrag av SM3BYA

Vi har fått tillåtelse att publicera Gudmund Wannberg SM3BYA fina föredrag från oktober 2020. Ladda ner den här (PDF).
Bandplan

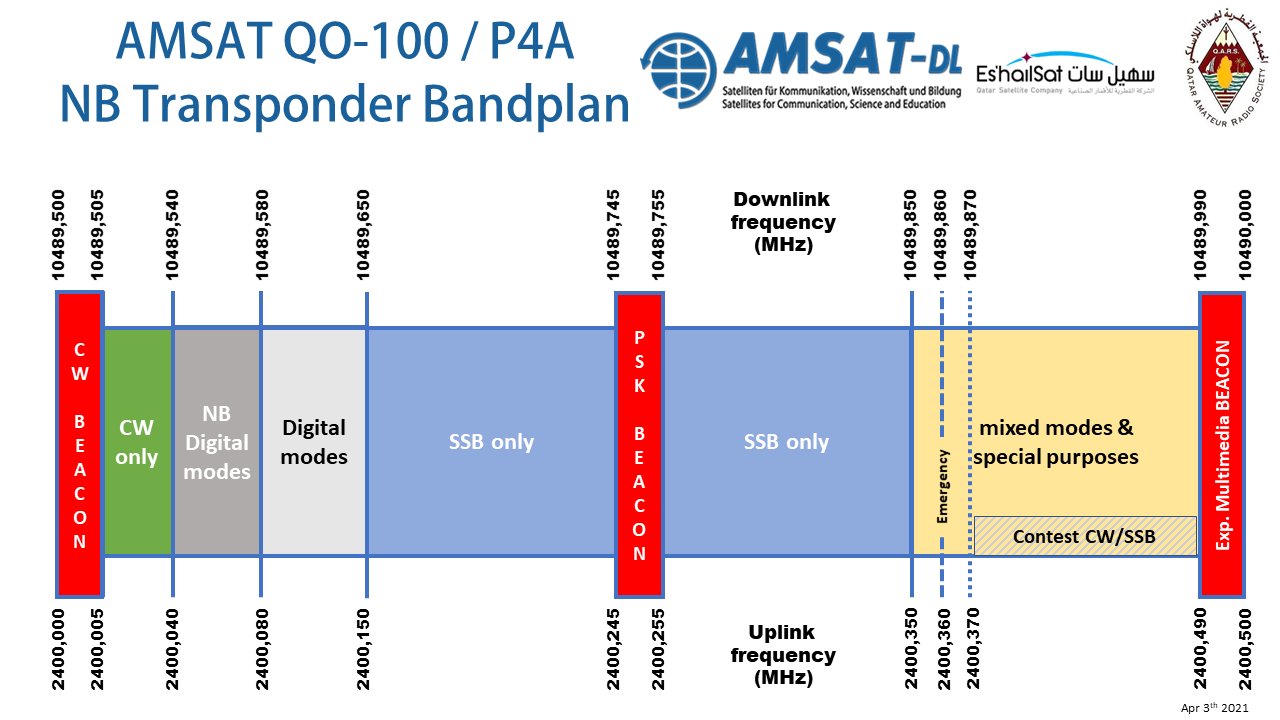

Gällande publicerad Narrowband (NB) bandplan är följande (all information kommer från AMSAT-DL):

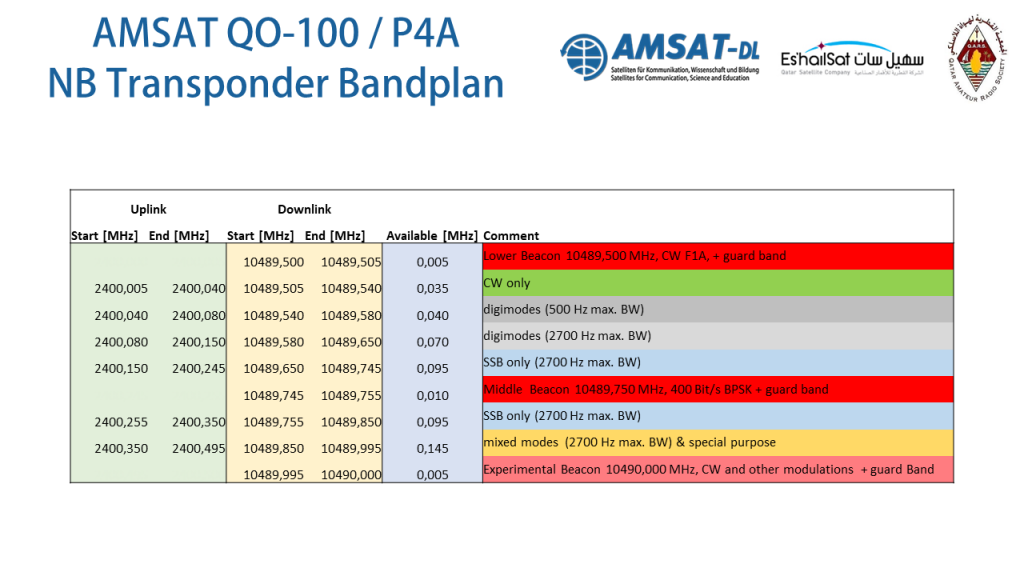

En annan översikt på bandplanen är nedanstående. Observera att transponderna är icke inverterande:

Frekvenser
Kom ni ihåg Leila från Oscar 40? Kanske inte, det var länge sedan. Men Leila finns med på Es´hail och är alltså en detektor som indikerar för stark signal på upplänken med en ton på nerlänken. Här en sammanställning över frekvenser för NB (NarrowBand):

- NO FM mode is allowed on the transponder.
- No transmission below the lower beacon and no transmission above the upper beacon.
- The NB transponder is a bent-pipe transponder and non-inverting.
- Uplink polarization is RHCP (right-hand circular polarization).
- Downlink polarization for the NB transponder is V (vertical linear polarization).
- Monitor the beacons and keep your own signal level below, otherwise you might trigger LEILA warnings.
- Please use minimum uplink power (ERP).
- The beacons are modulated in 400 bit / s BPSK (similar to the P3 satellites) or in CW.
- The beacons are generated in the ground station and will Provide selected telemetry from the main satellite related to our amateur radio transponder.

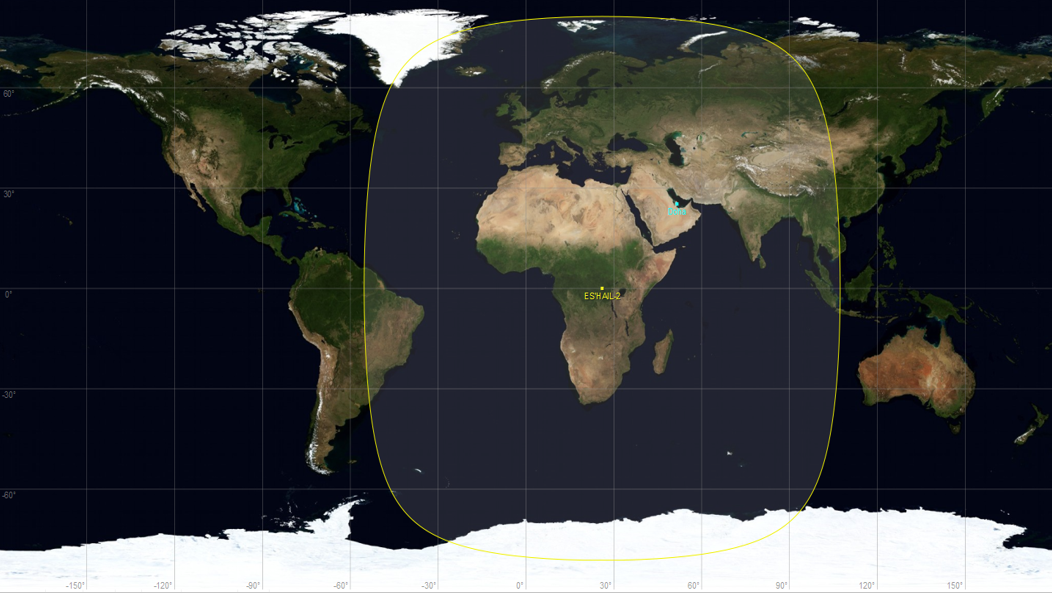

Täckningskarta
Täckningskartorna nedan är imponerande, bara att njuta och använda!
