70cm antennen tar form

Då har jag jobbat på lite igen med 70cm-antennen. Här använder jag en avloppsrör som har mindre diameter än 2meters varianten. Jag började denna gång med att göra koaxbalunen – i stort sätt på samma sätt som för 2-metersantennen.

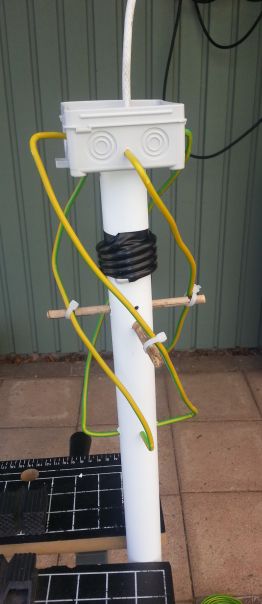

Sedan mäter jag upp alla värden enligt beräkningarna. Det gick inte att använda distanspinnar uppe och nere på loppen, endast på mitten. Se bilden. Det gick dock bra eftersom kopplingstråden är ganska hård. Högst upp använder jag en kopplingsdosa och denna måste alltså ingå i den totala höjden på looparna.

QFH-antenn_70cm_loop_klar

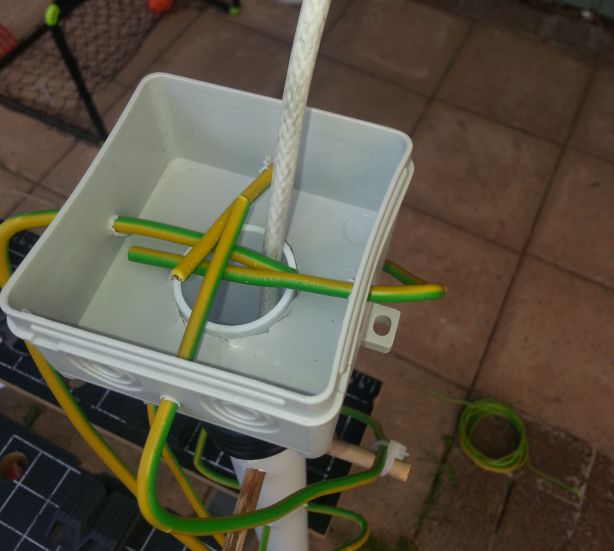

I kopplingsdosan högst upp kommer jag lösa ihop looparna med matarkabeln. Det ser ut så här just nu innan det är klart:

QFH-antenn_70cm_kopplingsdosa
