Slutmontering av QFH-antenner

For english, please use Google translate.

Då har det blivit dags för slutmontering av QFH-antennerna, dvs. looparna ska kopplas ihop med koaxkabeln. Allt görs enligt beskrivningen dvs. vilka delar av looparna som ska kopplas ihop med skärm resp. innerledare.

För 2-metersmodellen blev det såhär:

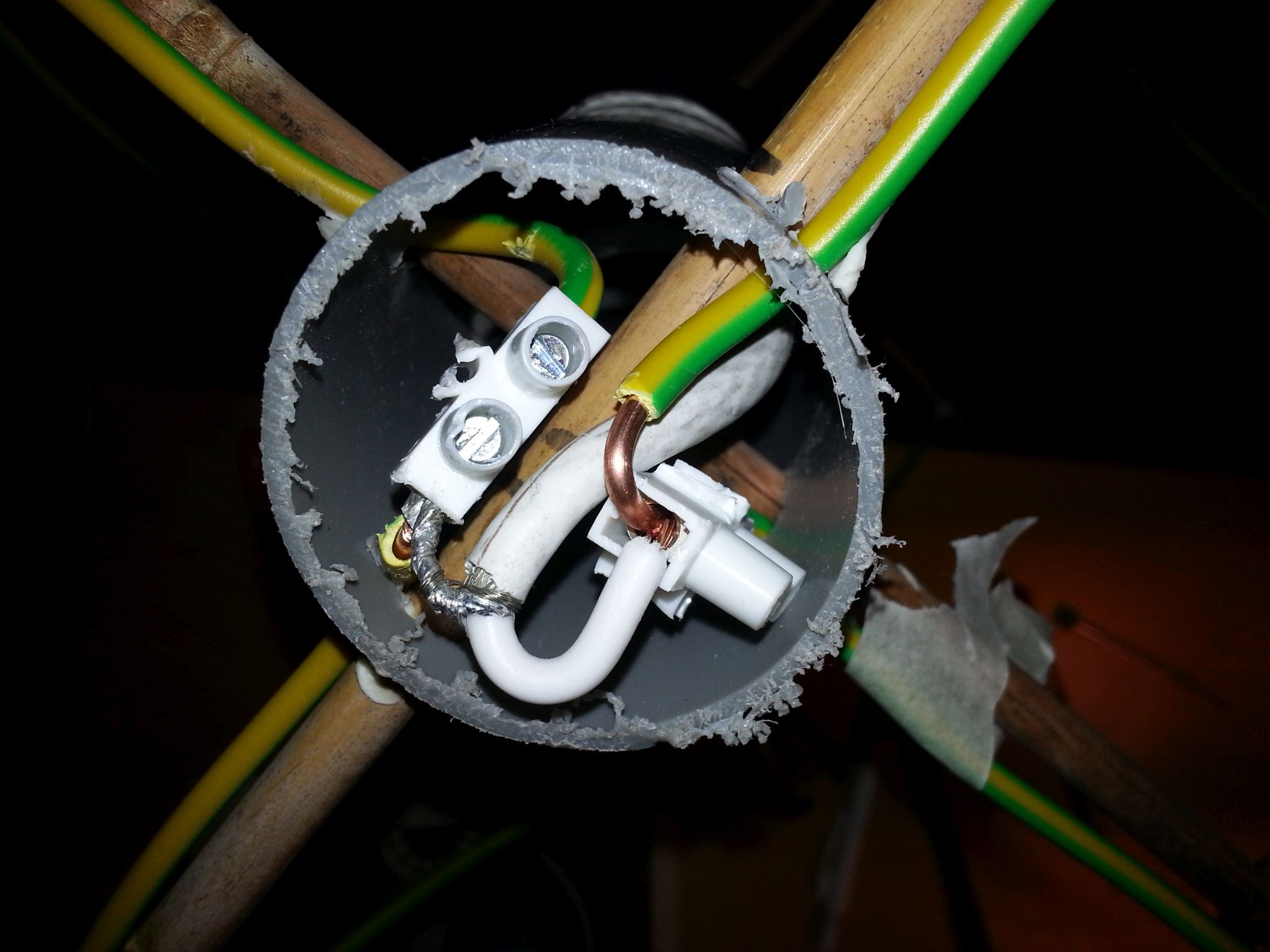

Inkoppling av koaxkabel 2-metersantennen.
Inkoppling av koaxkabel 2-metersantennen.

Och för 70cm-modellen blev det såhär:

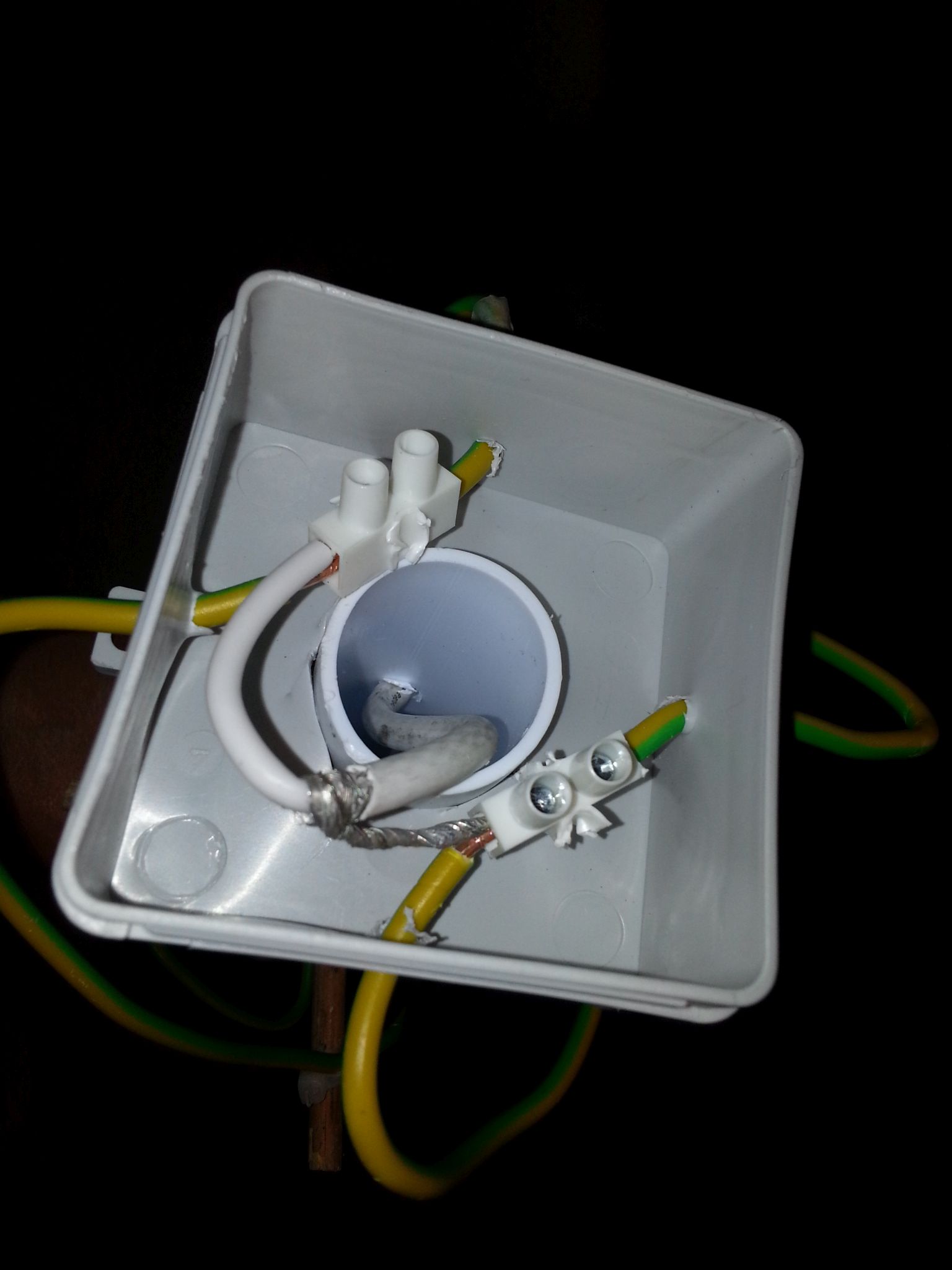

Inkoppling av koaxkabel 70cm-metersantennen.
Inkoppling av koaxkabel 70cm-metersantennen.

Sedan återstår bara att sätta dit locket på kopplingsdosorna. För att göra antennen lite snyggare sprayade jag dessa med vit sprayfärg (grundade först med en primer-spray). Så här blev det till slut (2m varianten):

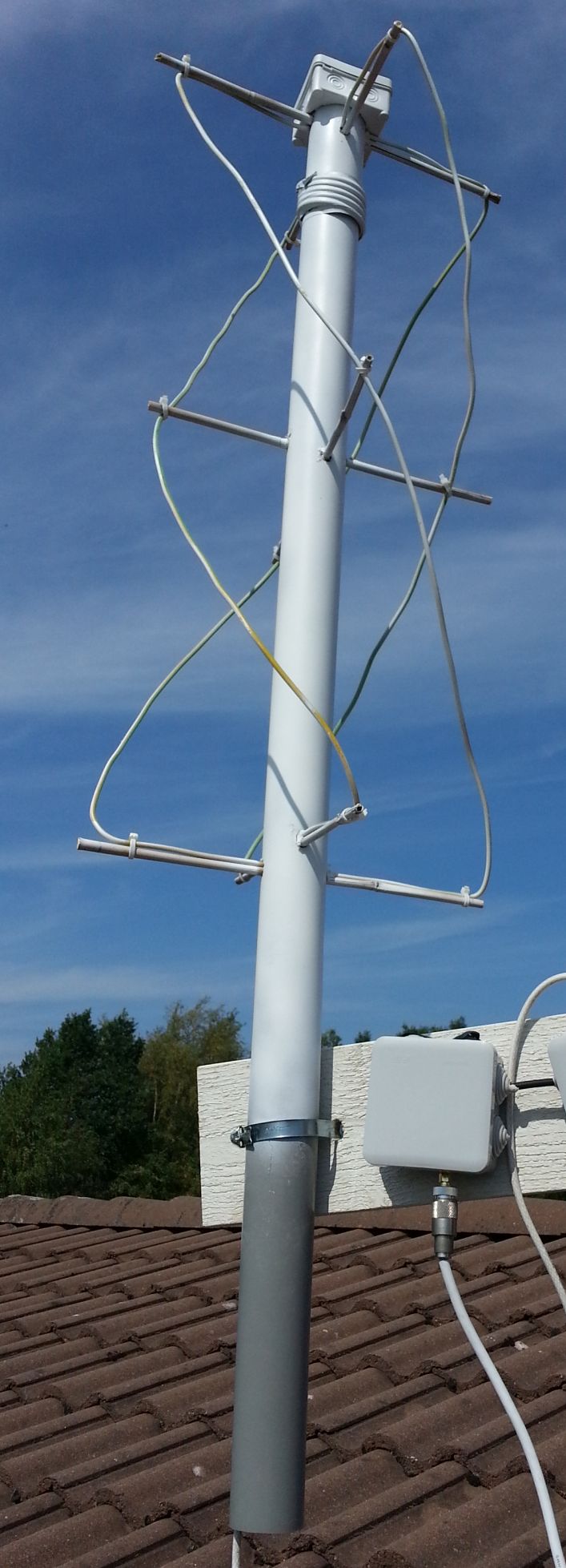

Den färdiga 2m-modellen.
Den färdiga 2m-modellen.



Nästa inlägg skriver jag om de första testerna av 2m-modellen.
