Lyssna med RTL-SDR för under 100 kr

Uppdaterat 2020-12-19

Idag är mottagning med billiga DVB-T USB-enheter mycket populärt. För oss som vill lyssna på amatörradiosatelliter erbjuder det ett mycket billigt alternativ till traditionella radiostationer.

Denna guide ger en snabb överblick hur man kommer igång med SDR-mottagning.

DVB-T mottagare:

Den mest populära DVB-T mottagaren är med chipset RTL2832U / R820T2.  De finns att få under 100 kr på eBay och ska ha något bättre prestanda än föregångaren RTL2832U / E4000, frekvensomfång ca 24 MHz till 1850 MHz. Se till att få en enhet med ESD-diod på antenningången för att skydda den mot statisk elektricitet. Det finns ingen anledning att köpa de billigaste modellerna utan kvalitétsenheter finns tex. från NooElec för ca 100 kr.

RTL-SDR från NooElec
RTL-SDR från NooElec

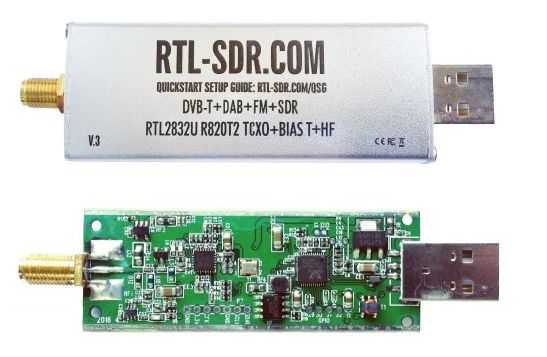

DVB-T mottagare från sdr-rtl.com

Bloggen www.rtl-sdr.com gör en egen DVB-T mottagare med bättre prestanda än de billigaste enheterna från eBay. Den är dock fortfarande mycket prisvärd, ca. 20 US$. Jag använder en själv och anser att det inte finns någon anledning att köpa någon enklare mottagare idag. Läs mer om den här.

rtl-sdr sdr_v3
rtl-sdr sdr_v3

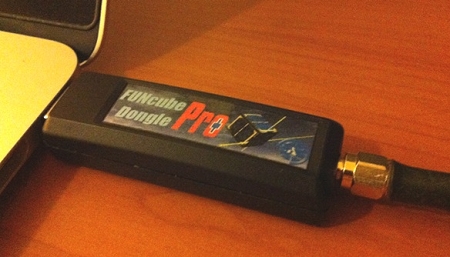

FunCube Dongle:

Och självklart går det även att använda den populära FunCube Dongle: Den är ca. 10 gånger dyrare än en RTL-SDR men har bättre hårdvara och presterar bättre när man lyssnar på svaga signaler. Jag har själv använt denna och var då mycket nöjd. Tyvärr har enheten gått sönder och det går inte att få kontakt med tillverkaren. Det är därför ett tveksamt köp idag då det är oklart hur garantifrågor hanteras.

Airspy och övrig SDR hårdvara:

Övrig hårdvara finns det mycket att välja bland, men då till ett betydligt högre pris än RTL-SDR. Du får dock en mycket bättre mottagare. Två populära modeller är SDRPlay och Airspy. Airspy Mini är min primära mottagare idag och kostar ca 99 US$.

Airspy
Airspy

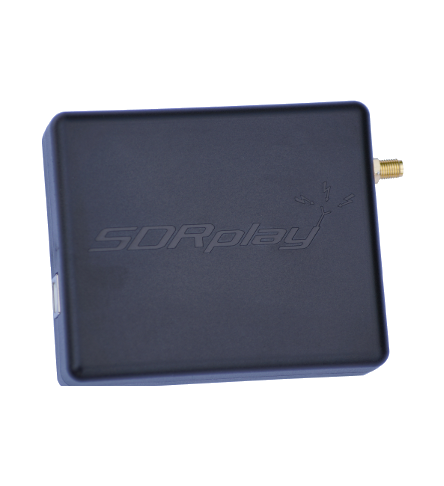

SDRPlay
SDRPlay

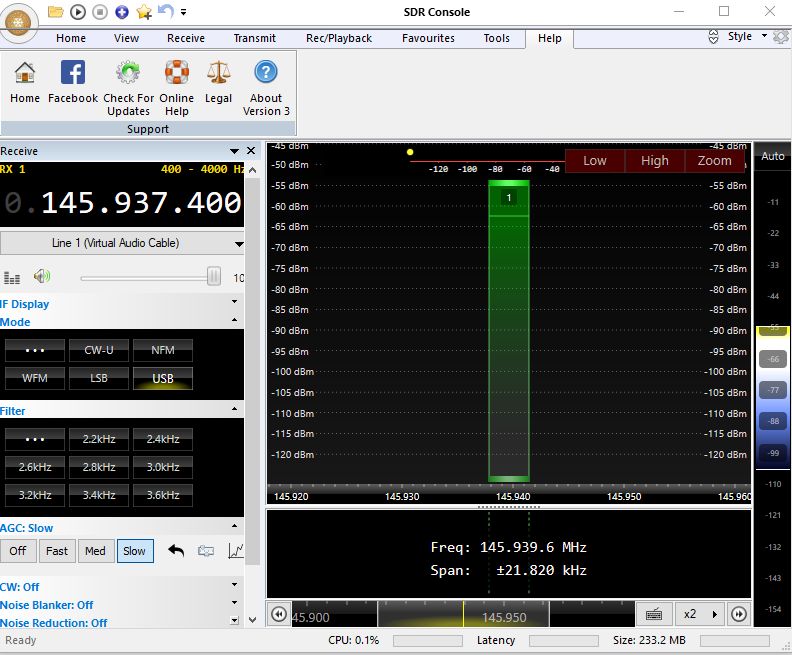

Börja lyssna med programmet SDR-Radio V3:

Den senaste versionen av SDR-Radio (version 3) innehåller i sin senaste version satellitspårning vilket gör det intressant för oss i AMSAT. Detta är det program jag själv använder.

Börja lyssna med programmet SDR# (SDR Sharp):

HO-68 CW-beacon mottagen med Funcube Dongle
HO-68 CW-beacon mottagen med Funcube Dongle och SDR#

SDR# (samma hemsida som Airspy) är en av de populäraste programmen och används ofta i olika artiklar om SDR. Det är enkelt och snabbt och har en del intressanta plugins, tex. mot spårningsprogrammet WxTrack för dopplerkorrigering.

Börja lyssna med programmet HDSRD:

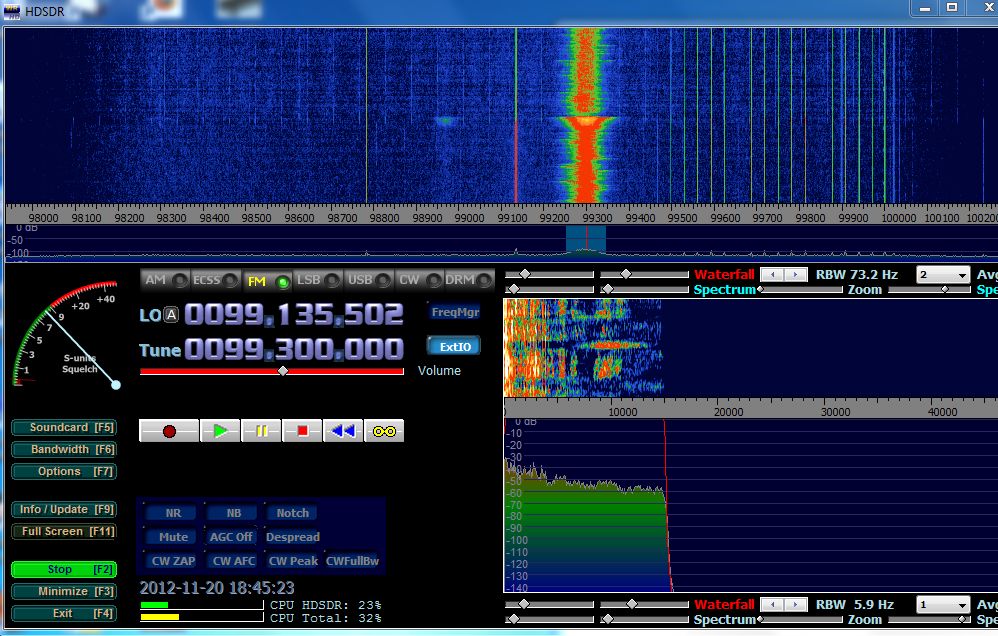

Ett annat program är HDSDR. Här är en bild från mitt test med HDSDR. Mitt första försök var att lyssna på SR P3 (FM) vilken syns på bilden här:

Guide för att använda RTL-SDR med programmen

För att använda en RTL-SDR med ovanstående program finns en mycket bra guide på denna sida. Jag översätter den inte till svenska då den är mycket bra beskriven och bör vara lätt att följa.

Övrigt att tänka på, tips, länkar etc:

  • En av de bästa sidorna med tips och guider runt mottagning med RTL-stickan är http://www.rtl-sdr.com/
  • Att tänka på är att det är varierande kvalité på RTL-stickorna. Det kan vara värt att öppna den med en liten skruvmejsel och kontrollera anslutningen till antennkontakten.
  • Det kan vara värt att montera en LNA (antennförstärkare) av god kvalité nära antennen för att inte behöva öka den interna förstärkningen så mycket. En billig och bra LNA är LNA4ALL.
  • Vissa billiga stickor har ingen ESD-diod på antenningången vilket jag själv fick erfara då en av mina RTL-stickor gick sönder när jag kopplade in den till en extern antenn. Mer att läsa om detta finns bla. här: http://radioscanning.wordpress.com/2012/09/15/rtl-sdr/
  • Det finns mycket information om RTL-SDR på nätet. Googla och läs!

73, Lars SM0TGU

Av SM0TGU

Webmaster and member of the AMSAT-SM steering group.

11 svar på ”Lyssna med RTL-SDR för under 100 kr”

Tjusigt! Elegant, skall bli spännande att se försök med satelliter! Van för antenn tänker Du Dig??

Vet inte vilken antenn, men det måste bli någon typ av bredbandshistoria / discone / vertikal. Har inte tid och möjlighet att sätta upp riktantenner.
Jag tar gärna mot tips på antenn att använda!

Svara

Hej!

Ser bra ut, montera en 5/8 duobander samt helst en mastpreamp som klarar båda banden så kommer du att kunna höra stor del av passagerna.
Antennerna i vit glasfiber smälter in bra i miljön.

Lycka till mvh Håkan

Hej!
Jag skaffade en liknande med samma chipset för en tid sedan, oslagbar mängd nöje per krona! Lyckades också höra FO-29 på 70cm, men då med ordinarie trackande 17el yagi med preamp i masten. Ett problem med dessa mottagare är dock att de använder blott 8-bitars AD-omvandlare varvid dynamiken blir väldigt begränsad. Mindre problem om man bor i glesbygd kanske, men här i SM0 försvinner satelliten ner i brusgolvet så fort t.ex en FM-repeater i närheten går igång.

Tänkte prova att koppla tunerns IQ-utgångar till ljudkortet för att komma runt problemet, men det har inte blivit av ännu. Då skulle man alltså bara använda dongelns tuner, som ju har enormt frekvensområde, men få den fina dynamiken från ett bra ljudkort.

Ett tips om man vill lyssna på bredbands-FM är att leta rätt på programmet WR-plus som har HI-FI stereo FM med RDS demodulator mm. Programmet finns egentligen inte längre men går att hitta med lite vilja…

Lycka till!

Mats sm0rjv

Tack Mats för info. Har inte haft någon förhoppning att detta skulle vara en enhet för att lyssna seriöst utan mer en kul leksak för mycket rimliga pengar.
Mycket intresserad att höra om dina försök till att koppla till ett ljudkort, om det fungerar.

Annars ser ju den nya FuncubeDongle ut att vara en bra alternativ, dock 10 gånger dyrare. Men de första kommentarerna runt den verkar vara mycket positiva.
/Lars SM0TGU

Svara

Jag har också köpt en sådan men kan inte få den att synas i ljudkortslistan.
Hur gör man för att få den att fungera?

Jag har laddat ner och installerat HDSDR-programmet.

73/

Hej, följ länken i min guide och installera drivrutiner för USB-dongeln. Drivrutinen är inte helt klockren har jag märkt och jag har behövt installera om den en gång efter omstart av datorn.

73 Lars

Svara
