SDR radiomottagning

SM0RJV Mats har skrivit följande sammanställning av SDR, dvs. radiomottagning med dator som är mycket användbart då man vill lyssna på satelliter. Notera att efter artikeln skrevs har mottagning med billiga DVB-T USB-stickor blivit populärt.

Not: Då det hänt väldigt mycket runt SDR de senaste åren får denna artikel ses som arkiverade nyheter.


Hej.

Då flera av er hört av sig med frågor (både till
amsat-listan och direkt) om min SDR kommer lite kort info här:

Min SDR består av fyra huvudsakliga
delar
-en enkel hårdvara
-en PC med ljudkort
-en SDR-programvara som körs i PC:n
-för satellitbruk även RX-konvertrar med
mast-topp-monterade LNA:er

Hårdvara:

Den hårdvara som jag tror startade SDR-boomen för
några år sedan var Softrock-40. Kolla på http://www.amqrp.org/kits/softrock40/ så kan ni se hur
enkel den kan vara. En kristalloscillator på fyrdubbla RX-frekvensen, en
dela-med-fyra-koppling, en analogmux, och en OP-amp för audio.

Nästa steg blir att byta kristalloscillatorn mot
något mer flexibelt och datorstyrbart. Elektor hade en variant på detta, se
fritt nedladdningsbara artiklar på http://www.elektor.com/magazines/2007/may/software-defined-radio.91527.lynkx .
(De ”svåra” krestarna till denna går att köpa billigt på electrokit.se).

Elektor-oscillatorn är billig, men har dåliga
fasbrusprestanda. Istället har en krets som heter Si570 blivit standard i
Softrock-sammanhang. Den kostar en slant, men man får oerhört mycket för
pengarna i mitt tycke. De flesta (liksom jag) styr den via USB med hjälp av en
liten billig 8-bens mikrocontroller. Nu har vi plötsligt i princip fått en
heltäckande kortvågs-RX som även täcker 6m!

Se t.ex http://www.sdr-kits.net/USB-Synth-assembly.pdf

Sdr-kits säljer f.ö. både Si570-kretsar (jag köpte
mina där) och diverse byggsatser.

Den hårdvara jag kör är en blandning av
ovanstående… Jag kör delare+mux+OP-amp från Elektor-artikeln, en
bredbandstraf på ingången, samt en Si570-koppling liknande den ovan
nämnda…

PC + Ljudkort:

Här provade jag först PC:ns medföljande ljudkort
men har senare ”uppgraderat” till kort med högre samplingsfrekvens och bättre
dynamik. I min stationära dator har jag ett Infrasonic Quartet med 192kHz
samplingsfrekvens, men oftast använder jag en bärbar PC med ett SoundBlaster
Xtreme Audio Notebook (96kHz sampling). Värt att notera är att bärbara datorer
sällan har en linjeingång med stereo, så ett separat ljudkort är ”ett måste”.
Massor har skrivits om ljudkort för SDR-bruk, se t.ex http://www.telepostinc.com/soundcards.html

SDR-programvara:

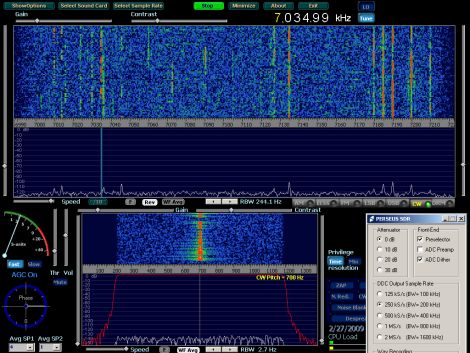

Winrad

En hel uppsjö gratis mjukvaror finns, men min
favorit är en som heter Winrad. Den klarar ”bara” mottagning, men är enkel att
få igång och suverän att använda. Tyvärr har den ursprunglige upphovsmannen
slutat utveckla programmet ( http://www.weaksignals.com ) så det har tagits över av ett
annat gäng på http://www.winrad.org/ . Utvecklingen av senare versioner har
inte fallit alla i smaken, så varianter har skapats ( http://freenet-homepage.de/winradhd/ ) Lite rörigt för
tillfället, men ett mycket bra program i grund och botten!

När det gäller SDR är problemet snarast att det
händer så otroligt mycket nytt hela tiden, och det sker NU! Dessutom finns så
mycket information på nätet att det kan vara lite svårt att hitta rätt… Men
det går att sätta ihop enkla och billliga prylar som är MYCKET kompetenta. Och
ger en helt ny dimension till satellit-lyssnandet!

mni 73’s

sm0rjv Mats


Lite fler uppdateringar:Slå
även en blick på hur Mike DK3WN  har löst det hela.
http://www.dk3wn.info/digital.shtml

Jag hittade följande sida på
svenska.
http://deimert.se/sdriq/index.htm


Hej,

Jag har läst några av
artiklarna och det finns tydligen möjlighet att länka ihop programmen med
mottagningsprogram för tex. RTTY, SSTV etc. Min fråga är nu om det på samma sätt
går att länka ihop ett program för att kunna decoda höghastighetspacket dvs. 9k6
och högre hastigheter?

Någon som
vet?

/Lars SM0TGU

Svar:

Hej.
Jag har inte provat själv, men det bör gå med hjälp
av programmet VAC ( ”virtual audio cable” ) om inte annat. Googla på
det.
Vill också förtydliga skillnaden mellan den SDR jag
kör och t.ex SDR-IQ som också nämnts här:
Softrock-varianterna använder väldigt enkel
hårdvara och förlitar sig på ljudkortets AD-omvandlare. SDR-IQ (och andra
liknande, t.ex Perseus och QS1R VERB) har dedikerad AD-omvandlare i hårdvaran,
tillsammans med en DDC (digital down converter) i en ASIC eller en FPGA. Största
skillnaden är momentana bandbredden man kan ta emot eller spela in för senare
lyssning.
Vad jag vill säga med det är att man kan prova SDR
genom att löda ihop ett par IC-kretsar för några tior på ett experimentkort, man
måste inte köpa en färdig burk för 500-1000USD! Men man vill nog  ganska snart
investera runt en tusenlapp på ett bättre ljudkort om man väljer den enklare
hårvaran…
Lycka till
sm0rjv Mats







Av SM0TGU
