WA5VJB enkel och billig VHF/UHF yagi

Bygge av SM0TGU Lars
Bygge av SM0TGU Lars

Om man vill bygga en enkel, billig och effektiv VHF/UHF yagi så får man upp många träffar på Internet på WA5VJB design. En mycket bra artikel i PDF om hur man bygger antennen finns på följande länk:

http://wa5vjb.com/references/Cheap%20Antennas-LEOs.pdf

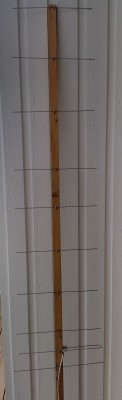

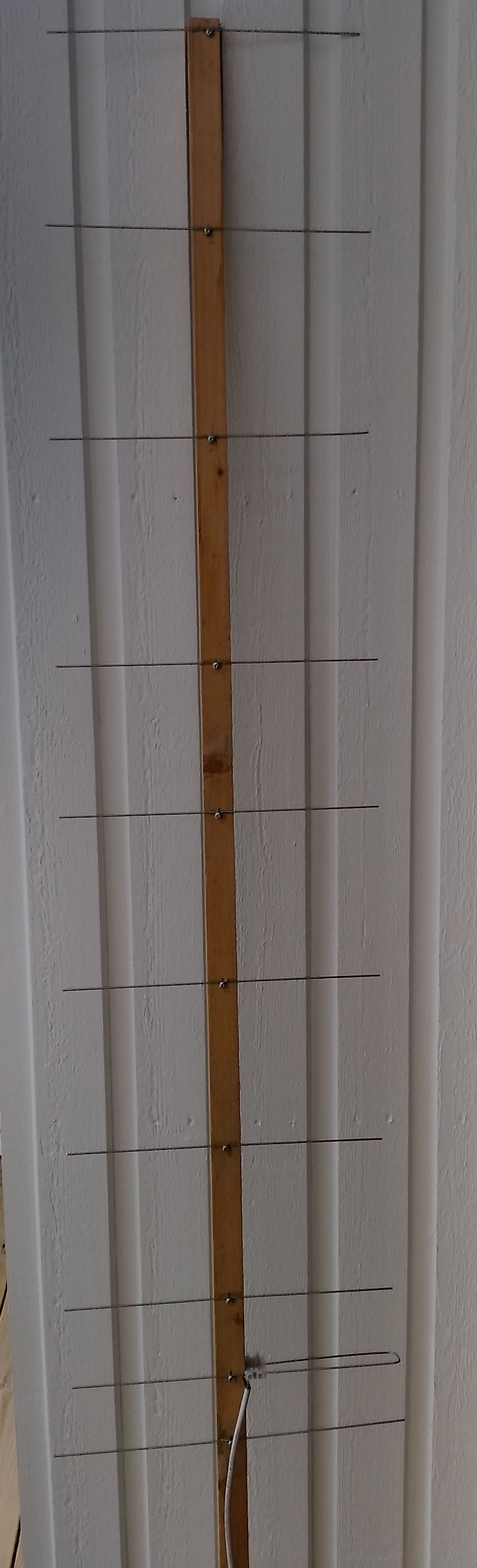

Jag har under sommaren 2015 byggt UHF-varianten med bra resultat och därmed även översatt måtten från tum till cm. Här är en tabell över både VHF och UHF-yagi (klicka på bilden för större format):

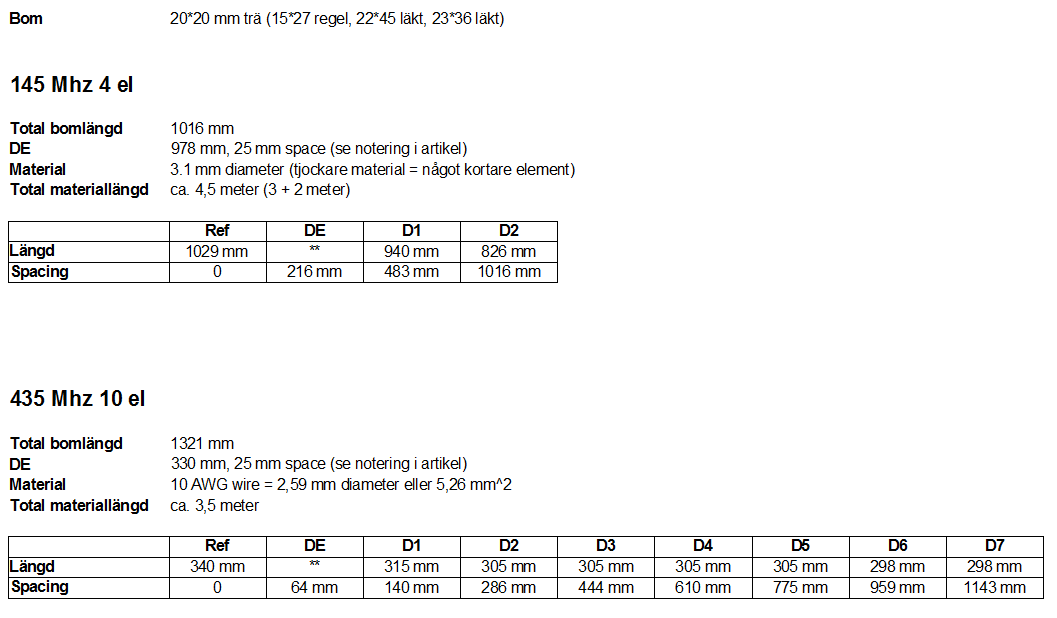

WA5VJB_yagi_beskrivning



Några tips runt antennbygget:

  • Följ de angivna måtten men gör det drivna elementet lite längre och klipp/justera för bästa SWR.
  • Jag har använt ”Hårddragen rak rostfri ståltråd” för UHF och ”Svetselektrod TIG Aluminium” för VHF. Båda dessa material finns att köpa för rimliga pengar i svenska butiker.
  • I övrigt – följ WA5VJB beskrivning!

WA5VJB här även fler referensartiklar som är läsvärda på följande sida:

http://wa5vjb.com/references.html

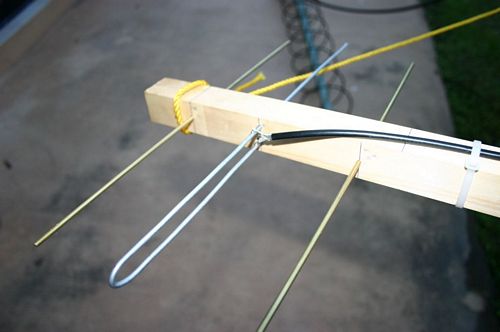

Bygge från VK4TEC
Bygge från VK4TEC
